tekla建模插件-《优构快速建模系统》2019年1月升级说明

 二维码
发表时间:2019-06-11 07:08作者:优构开发团队

一、系杆连接节点

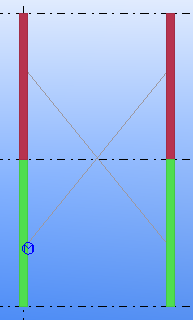

系杆节点新增加一种连接形式,如下图所示



二、批量创建檩条和拉条节点

1)檩条间距:当间距相等的时候,类似如创建轴线那样,用数量*间距的形式表示,间距不相等的时候用空格隔开,如下图所示。


2)檩条开口方向:0代表开口向前,1代表开口向后,如果连续有3根檩条均为开口向前,则为3*0;如果4根檩条均为开口向后,则为4*1,如下图所示。


3)拉条整体布置形式:0代表只创建直拉条,1代表创建斜拉条并且斜拉条开口向后,2代表创建斜拉条并且斜拉条开口向前,类似如檩条间距和檩条开口方向,如果拉条整体布置形式相同,用数量*拉条整体布置形式,不相同则用空格隔开,如下图所示。



三、梁柱腹板-牛腿单板连接

当连接形式为牛腿式不等高连接时,增加了下翼缘板可以选择是否断开选项


四、梁柱腹板-双板连接

当连接形式为牛腿式不等高连接时,增加了下翼缘板可以选择是否断开选项




五、圆钢支撑--水平支撑


创建方法发生了变化:原来的创建方法是先选择1-2号零件,再选择3-4-5号点,现在的创建方法分为两种情况

第一种情况:水平支撑创建在同一根梁上


创建方法:先选择左边梁,再选择右边梁,鼠标中键或空格键结束选择,再依次选择3号点、4号点和5号点

第二种情况:水平支撑创建在不同的梁上


创建方法:先选择左下角梁,再选择右下角梁,再选择左上角梁,再选择右上角梁,鼠标中键或空格键结束选择,再依次选择3号点、4号点和5号点


六、完善了删除多余加劲板的功能

在模型节点创建完后,有时会有多余或重复的加劲板,此功能可以帮助实现删除选中零件中多余的加劲板并保留较厚的加劲板,要求加劲板的名称必须为加劲板


七、方管展开图


说明:将方管以外表面展开

浏览:用于选择输出DWG文件保存的位置,如果不选则保存在当前模型文件夹里。

输出DWG:点击此按钮,可以创建DWG格式的矩形管展开图文件。

输出Tek:点击此按钮,可以创建TEKLA矩形管展开图,创建好的图纸被保存在图纸列表中。
