  2019年6月5日《优构快速建模系统》更新说明


  各位优构家族的会员们大家好,距离上次更新仅仅10天时间,我们再次向大家发布最新版的优构程序,本次新增加K型柱间支撑节点,钢箱桥横断面节点,同时也完善了之前的部分功能,天津tekla周老师技术团队致力于为大家提供最快最简单的建模技术。

  欢迎各大钢结构企业和个人订购《优构快速建模系统》,一次购买,终身加入优构会员,享受永久使用优构快速建模系统所有功能,享受永久免费更新。

一、新功能介绍

1、本次新增加了K型角钢柱间支撑节点





















说 明

  本节点可以创建在两根柱之间,也可以创建在四根柱之间,如上图所示为创建在四根柱之间的上K型和下K型柱间支撑,创建方法为先选择左下柱,右下柱,如果只是创建在两根柱之间,此时可以按中键结束,如果是创建在四根柱之间,则此时可以继续选择左上柱,右上柱再按中键结束选择,再依次选择3号点-4-5号点(总共选择3个点,双击节点符号,节点图片中给出了这三个点的标准位置,3-4号两个点可以在图示3-4两个点确定的直线上左右移动,对节点没有影响)

2、下图所示的两个支撑增加了创建在4根柱或4根梁上的情况


说明:本节点可以创建在两根柱之间,也可以创建在四根柱之间,创建方法为先选择左下柱(或梁),右下柱(或梁),如果只是创建在两根柱(或梁)之间,此时可以按中键结束,如果是创建在四根柱(或梁)之间,则此时可以继续选择左上柱(或梁),右上柱(或梁)再按中键结束选择,再依次选择3号点-4-5号点(总共选择3个点,双击节点符号,节点图片中给出了这三个点的标准位置,3-4号两个点可以在图示3-4两个点确定的直线上左右移动,对节点没有影响)

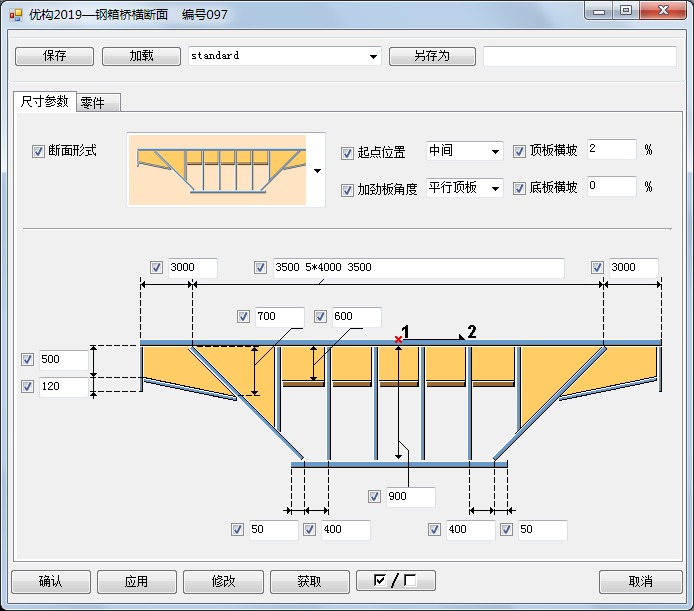

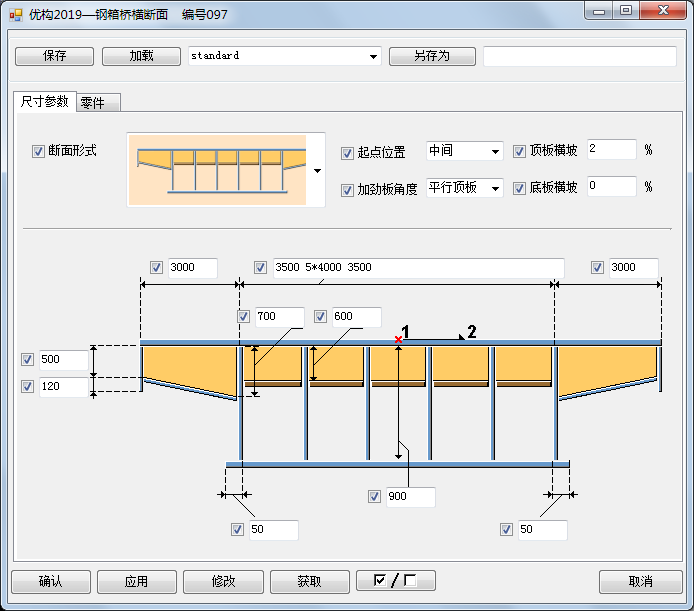

3、新增加钢箱桥断面节点





















二、完善节点

1、本次更新进一步完善了变截面梁,让变截面梁的适用性更好用,运行速度更快。


2、两点创建系杆节点新增加自动创建焊缝功能

两点创建系杆完成后,节点板会自动与附近的梁或柱焊接在一起
