中国钢结构工程的专属超级节点库-优构快速建模系统
 二维码
发表时间:2018-06-30 09:29作者:优构开发团队

 《优构快速建模系统》的超级节点库目前到底有多少个节点?优构开发团队统计完后,答案震撼了整个开发团队!!!

  优构节点库目前已经拥有61个DLL动态链接库文件、264种节点形式和3158种变化组合,最让人兴奋的是,优构的每种节点形式都高度适用中国钢结构工程,绝对称得上是我们中国人自己的tekla专属节点库。

  下面就让笔者为大家列举一些优构节点库中最常用的节点形式,看看多少是您最需要的节点。

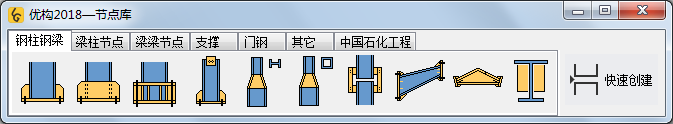

一、柱脚节点

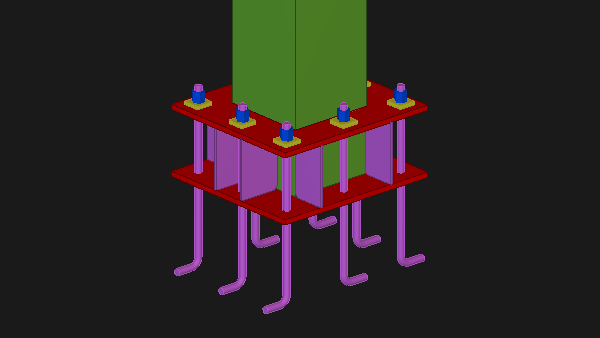

1、箱形柱双柱底板柱脚节


2、圆管柱双柱底板柱脚节点

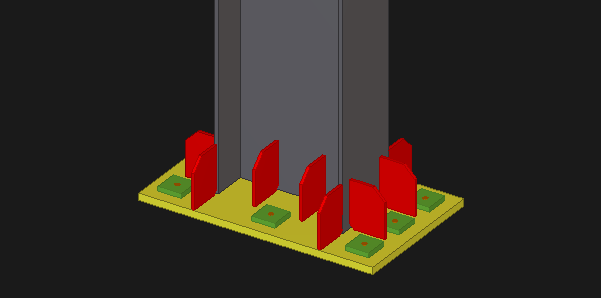

3、H型钢柱特殊加劲板柱脚节点


4、H型钢常用柱脚节点


5、圆管柱常用柱脚节点

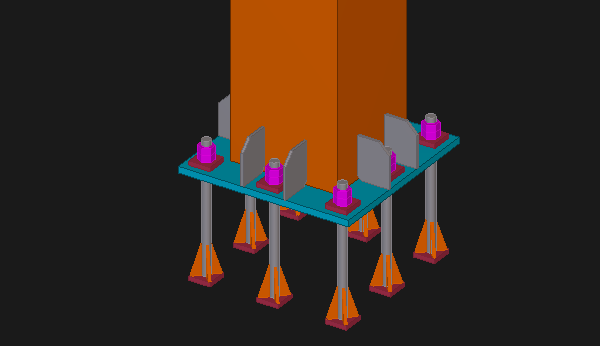

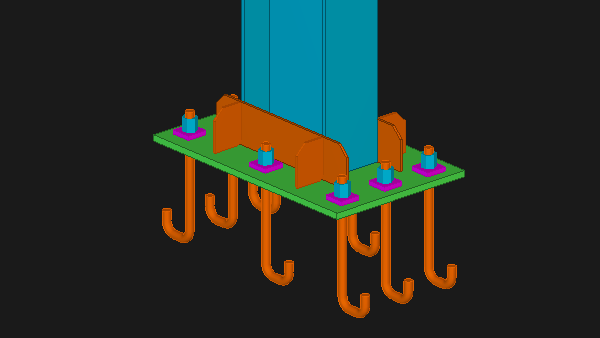

6、箱形柱常用柱脚节点


二、钢柱对接节点

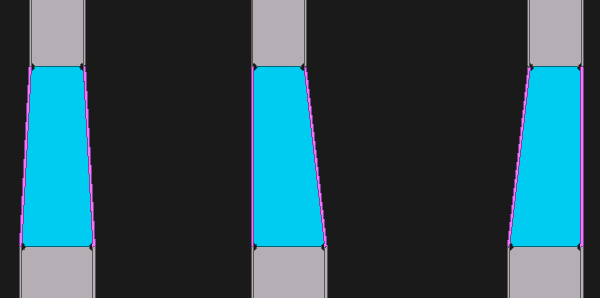

7、变径H型柱对接节点

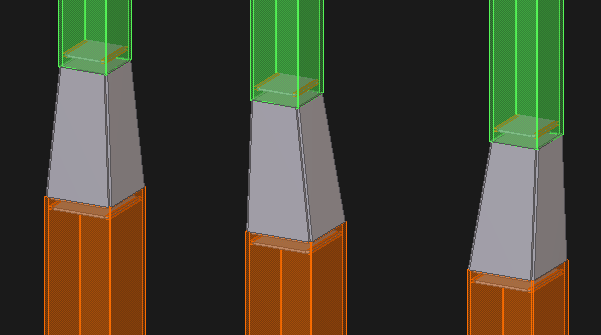

8、变径箱形柱对接

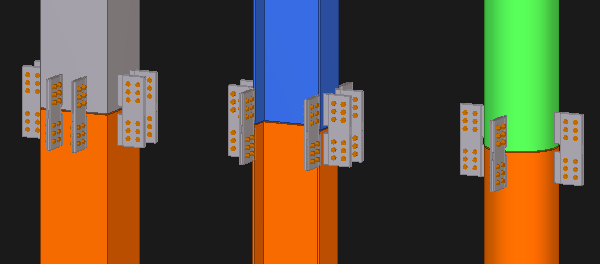

9、H型柱、箱形柱、圆管柱现场吊装节点

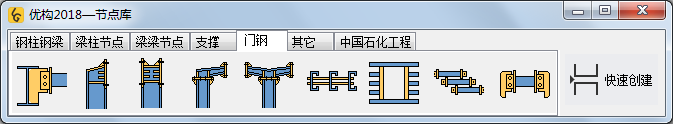

三、钢柱组件

10、抗风柱组件


11、门钢边柱竖接


12、门钢边柱平接


13、门钢中柱竖接


14、门钢中柱平接


四、钢梁组件

15、批量吊车梁


16、变截面梁


17、元宝梁


17、楼梯梁

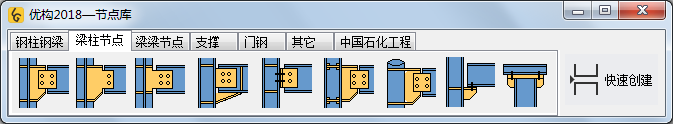

五、梁柱连接节点

18、梁柱翼缘牛腿式支撑节点



19、梁柱翼缘端板连接


20、抗风柱与梁的连接


21、梁柱翼缘节点板连接




















22、梁柱翼缘角钢连接


23、梁柱翼缘双板连接





24、梁柱腹板双板连接





25、梁柱腹板单板式连接








26、梁柱腹板普通连接形式

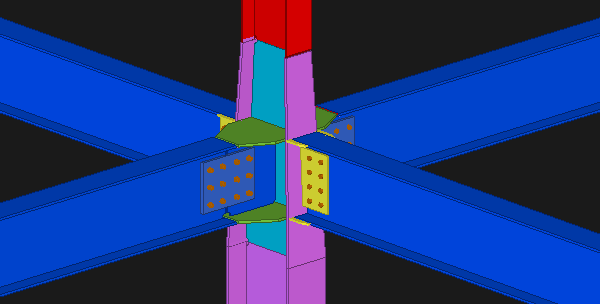

27、箱形柱与梁连接





28、圆管柱与梁连接

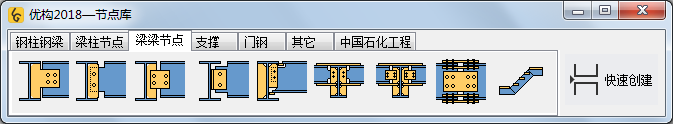

六、梁梁连接节点

29、梁梁腹板舌头板连接





30、梁梁腹板单板连接








31、梁梁腹板双板连接











32、梁梁腹板角钢连接


33、梁梁腹板钢接连接


34、梁梁腹板双翼单腹连接





35、梁梁腹板双翼双腹板连接





36、梁梁对接节点

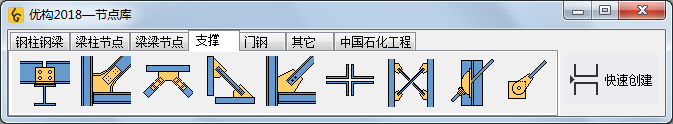

七、支撑节点

37、H型钢支撑节点








38、H型钢八字型支撑节点


39、角钢支撑节点











40、钢梁拉紧节点


41、角钢支撑组件


42、角钢柱间支撑







43、屋面圆钢水平支撑


44、水平支撑拉紧件

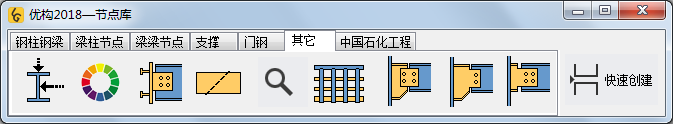

八、次要结构组件

45、屋面檩条连接节点

(本节点适用于钢梁为三块板、H型钢、变截面型钢、箱形钢、圆管截面、钢柱腹板)



46、系杆连接节点


47、门窗节点


48、二点创建系杆组件


49、批量创建檩条组件


50、批量创建系杆组件


51、栏杆组件


52、钢梁与混凝土墙连接节点


53、钢梁与腹板钢板连接节点

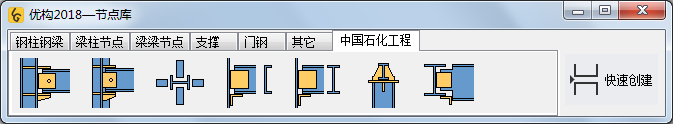

九、中国石化工程专属节点库

54、梁柱翼缘连接节点


55、梁柱腹板连接节点


56、梁柱整体创建节点


57、槽钢梁与柱连接节点


58、工字钢与柱连接


59、梁与柱顶连接


60、梁梁连接
