优构快速建模系统2018年6月升级说明-二次开发插件
 二维码
发表时间:2018-06-28 08:28作者:优构开发团队

各位优构家族的高级会员们:

    大家好,优构开发团队经过一个月时间的日夜奋战,《2018年6月全新版本优构快速建模系统》今天正式与大家见面了,又一大批好用的新功能新节点将帮您更好地解决工作上的难题,购买优构享受终身免费更新,您在工作过程中有什么想要增加的节点或功能,都可以通过以下网址提交到优构开发团队,由我们为大家免费开发,加入优构家族,让我们成为您坚实的技术后盾,告别自己单打独斗的详图年代吧!



一、新增加节点

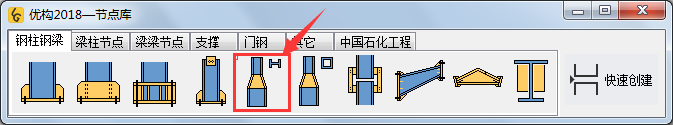

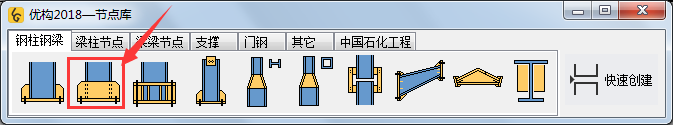

1、新增加变径H型柱对接节点

创建方法:先选择下柱,再选择上柱,然后中键结束(此时也可以继续再选择与柱连接的钢梁,最后再中键结束选择)

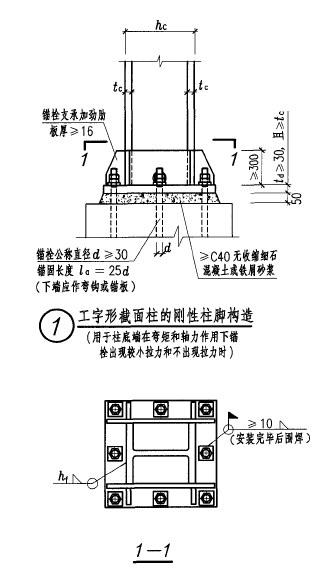

2、新增加H型柱特殊加劲板柱脚节点

创建方法:先选择柱,点击鼠标中键,再选择一个通过柱底板下表面的点。

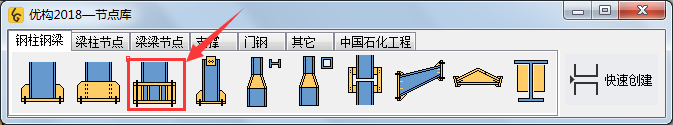

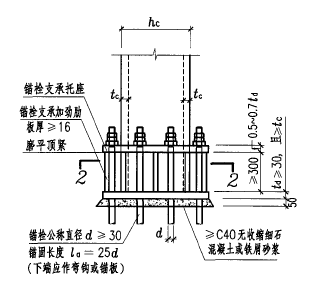

3、新增加H型柱和圆管柱双柱底板柱脚节点

创建方法:先选择柱,点击鼠标中键,再选择一个通过上边柱底板下表面的点。

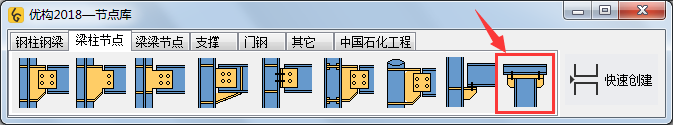

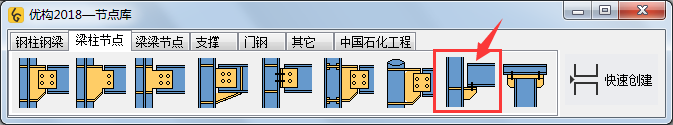

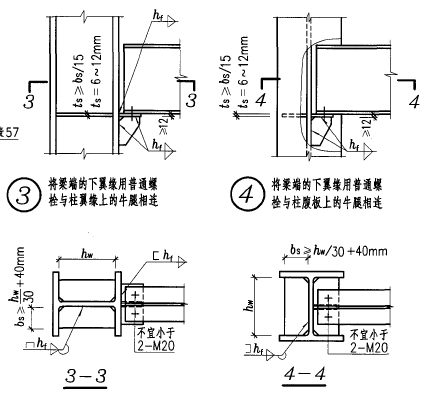

4、新增加梁与柱牛腿式支撑节点

创建方法:先选择柱,再选择梁。

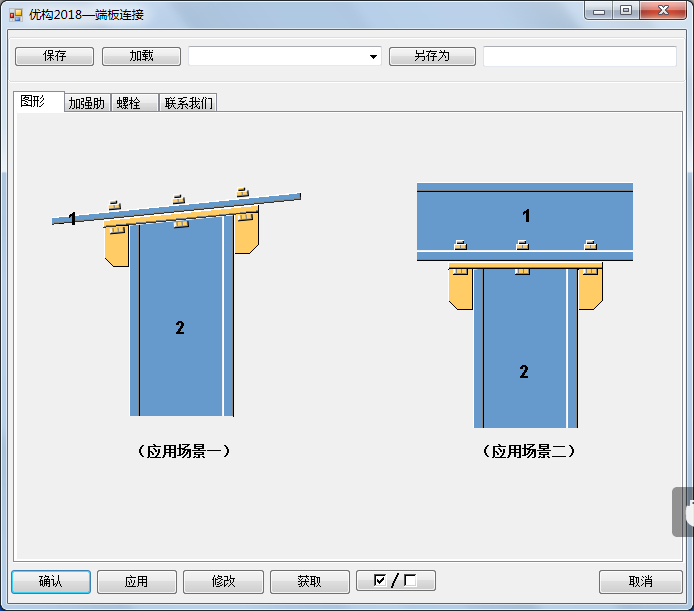

5、新增加端板连接节点

创建方法:先选择主部件,再选择次部件;主部件可以是型钢或板,本节点适用于梁柱端板连接、抗风柱与梁的连接。

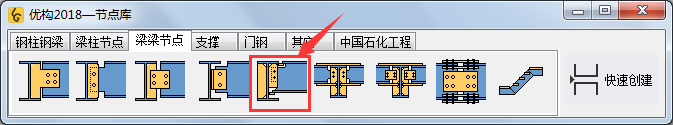

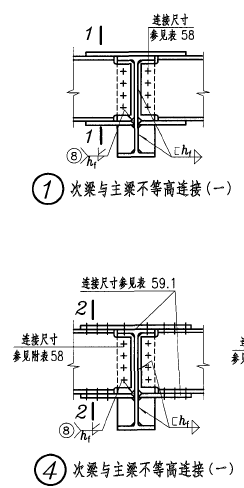

6、新增加H型钢主次梁等高或不等高连接1

创建方法:先选择主梁,再选择次梁。

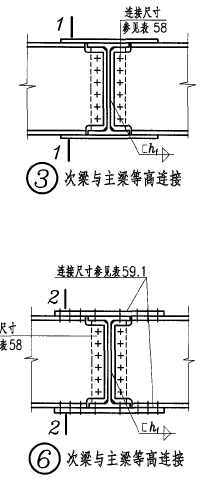

7、新增加H型钢主次梁等高或不等高连接2

创建方法:先选择主梁,再依次选择左右的次梁。


8、新增加H型钢主次梁等高或不等高连接3

创建方法:先选择主梁,再依次选择左右次梁。



9、新增加圆钢支撑节点

创建方法:先选择左零件,再选择右零件,再到左零件上选择一个控制点,右零件上选择一个控制点,左零件上选择一个控制点,具体见下图示。


10、新增加三种钢腹板与梁的连接节点

创建方法:先选择钢腹板,再选择次梁。



二、新增加功能

1、描图法中增加了一次创建多个标高梁的新功能,比如我们想通过拾取一根线,同时在4米处和8米处都创建一根同样的梁,我们可以在梁顶标高中输入4000 8000,标高之间用空格隔开。


2、新增加柱的旋转位置开关


三、老节点完善

1、上下翼缘梁加强板的尺寸可以分别控制,也就是说可以控制它是不一样的尺寸,也可以大小一样

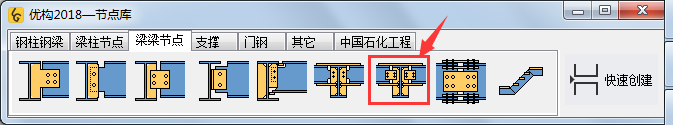

2、下图所示的4个梁梁节点,次梁可以是槽钢和CC檩条截面,可以用在CC檩条的连接节点上


3、梁梁腹板全深度连接节点中增加了一种梁梁钢性连接的节点形式


4、元宝梁增加中间处高度控制形式,如下图所示


5、角钢支撑增加位置调整开关


6、柱间支撑不再是焊接成一个整体,中间节点板可以控制是否焊接
