Mid字符串运算函数在Tekla智能参数化节点中的应用

一、Mid字符串运行函数

格式：mid（字符串A，起始位置，指定长度）

解释：返回字符串A中从起始位置开始具有指定长度的字符串，得出的值为字符串。

举例：mid(“PL20*300”,0,4)=PL20

         mid(“PL20*300”,2,5)=20*30

         mid(“PL4*300”,1,2)=L4

         mid(“PL20*300”,5,2)=30

         mid(“PL20*300”,0,3)=PL2

         mid(“HN400*200*8*13”,0,1)=H

二、在智能参数化节点中的应用

例：定义一个柱底板细部组件，要求当柱为圆形截面时创建圆形底板，当柱为H型钢截面时创建矩形底板。

思路分析

　   定义细部组件时，同时创建圆形底板和矩形底板，添加一个是否变量控制是否创建圆形底板，再添加一个是否变量控制是否创建矩形底板，这两块底板只能同时创建一块，也就是说要么创建圆形底板，要么创建矩形底板，我们可以通过复制参照获取柱子的截面型材，通过Mid(截面型材，0，1)获取到截面型材的**个字母，如果这个字母为H，则创建矩形底板，否则创建圆形底板。

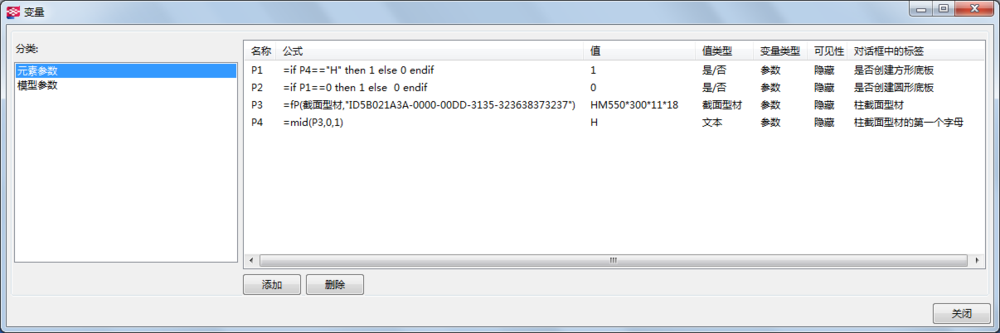

     组件关键变量关系见下图：
