优构快速建模系统2018年5月升级版全新发布
 二维码
发表时间:2018-05-13 19:31作者:优构技术团队

  优构开发团队经过一个月时间的日夜奋战,2018年5月升级版今天全新发布,全新版本将带给您更加舒心的界面感观,更加快速的建模速度,更加全面的节点模块,更加智能的使用技术和更加安全的程序算法。

  下面就由我来详细给大家介绍一下本次的升级内容,优构致力于为国内五万家钢结构企业提供最快速的建模技术方案,购买优构终身享受免费更新


点击了解优构快速建模系统4月全新发布功能

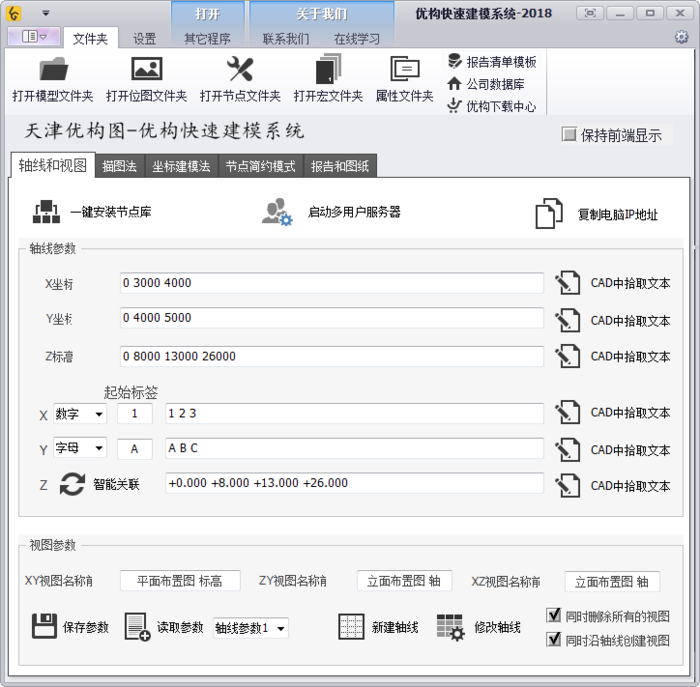

一、更加舒心的界面感观

  本次升级后的界面以现在最流行的Win10黑白灰为颜色基调,进行了专业的UI设计,将给优构家族的用户带来全新的交互体验。

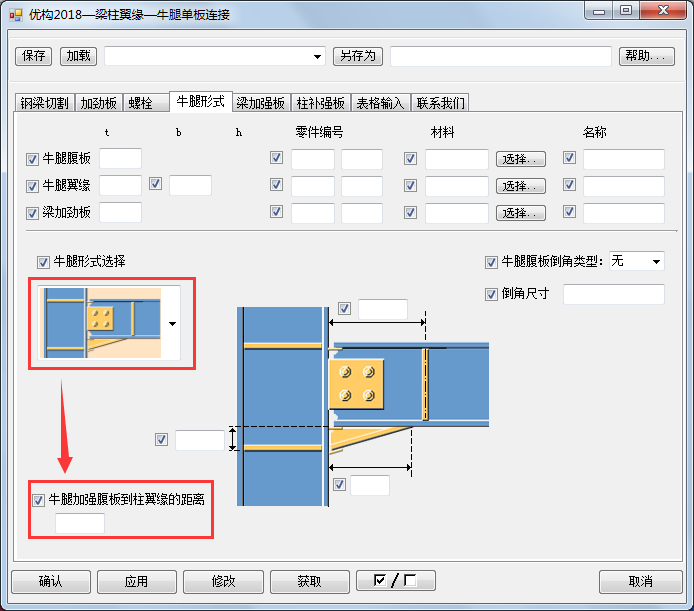

二、梁柱翼缘-牛腿单板连接节点

 本次升级增加了牛腿腹板到柱翼缘间隙的尺寸控制开关

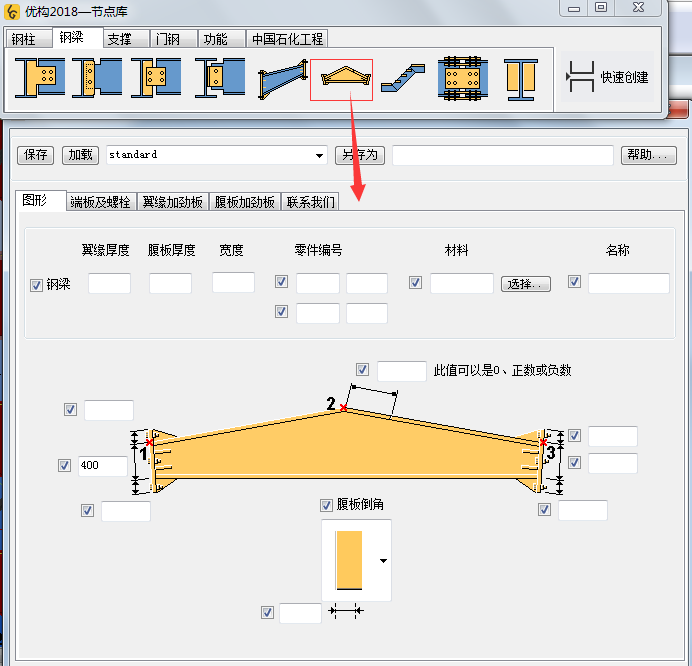

三、增加了三点创建门钢元宝梁的组件

  通过在模型中选取3点,创建门钢元宝梁,两侧螺栓可以自动与附近相连的端板创建螺栓连接。

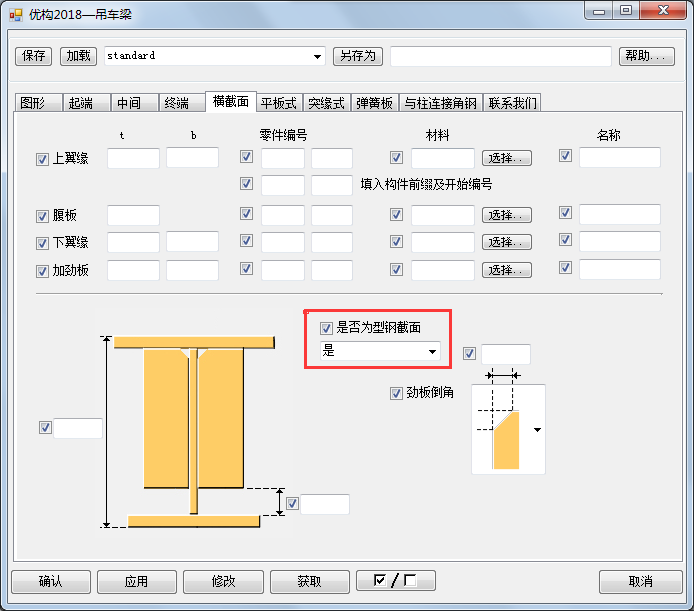

四、吊车梁增加了型钢与三块板的切换开关

  吊车梁可以选择三块板创建或型钢创建

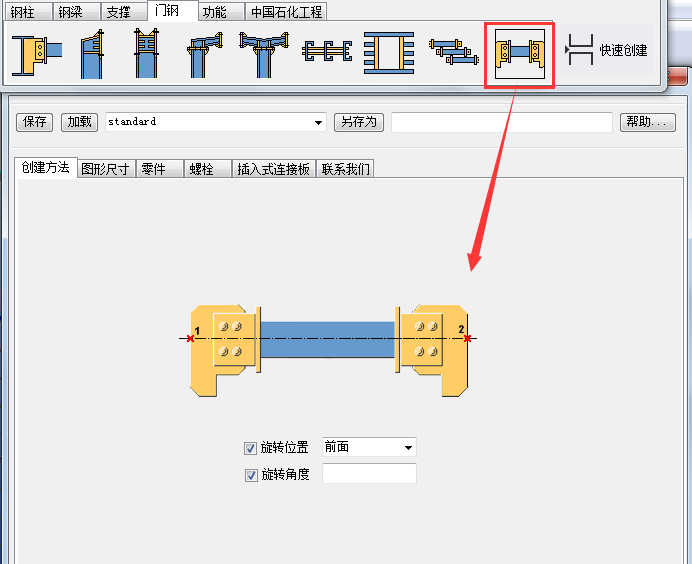

五、增加了2点创建系杆组件的模块

  本组件类似如之前的系杆组件,它主要适用于钢梁端板连接处的系杆组件和钢柱顶部的系杆组件,完美地弥补了之前系杆无法适用的地方。



六、修改了批量创建檩条的算法

  新升级版本在批量创建檩条功能上,适用范围将更广,搭建速度将更快,使用体验将更好。


七、全新功能增加

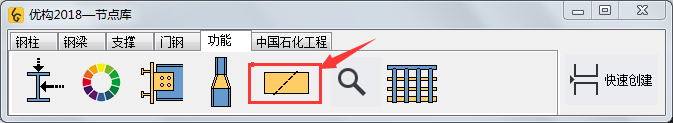

1、钢板和钢梁沿直线拆分功能

使用方法:启动命令,选择要拆分的板(可以是多边形板或梁命令创建的板)或型钢梁,再选择起点和终点,零件将沿着起点和终点的直线拆分为2个零件。

适用场景:在实际工程中,有时为了节约材料,便于排版,类似如变截面钢梁和元宝梁的腹板经常需要拆成几块板,而优构的节点库中这些变截面梁和元宝梁的腹板都是采用整板创建的,应用此功能,可以将整板按照实际需要快速拆分,并且拆分后不会影响焊接或螺栓连接。

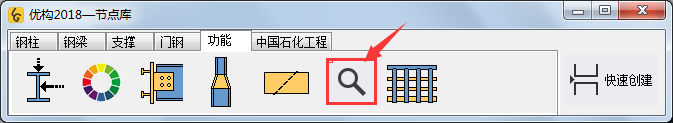

2、从模型中选中的零件中重新选中有螺栓孔的零件

使用方法:先在模型中选中零件,然后点击放大镜按钮,将会帮您重新选中刚才选中的零件中有螺栓孔的零件,没有螺栓孔的零件将不再被选中。

例:选中模型中有螺栓孔的钢板

  先通过视图属性中的过滤显示功能,显示出模型中所有的钢板,并通过框选选中这些钢板,然后点击放大镜按钮,稍等一会优构系统将帮您选中有螺栓孔的钢板,没有螺栓孔的钢板将不再被选中。

应用场景:在实际的加工过程中,我们经常需要统计有螺栓孔的零件,通过此功能可以帮我们准确地选中有螺栓孔的零件。



3、所有梁梁节点和梁柱节点均增加了表格输入参数和批量导出节点属性的表格功能

例:以梁梁连接节点为例,详细说明具体操作方法


第一步:按照设计图要求在表格中输入参数,可以通过在表格中点右键,选择CAD中拾取文本按钮从CAD图纸中直接拾取参数,如上图所示。

第二步:点击批量输出节点属性按钮,表格中的参数将保存到节点属性文件中去,属性以次梁规格列中输入的名称进行命名保存,建议次梁规格列中输入次梁的完整截面型材,如HN400*200*8*13。

切换到其它选项卡中后,界面中的参数是自动读取了表格中的最后一行参数,除非您在表格中点右键,选择清空或者打开其它模型,否则表格中的数值不会被清空。

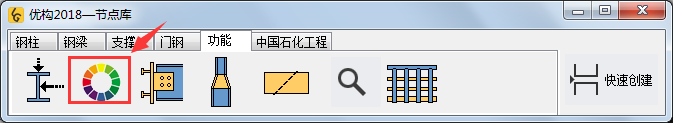

4、更加多的模型配色方案

 每次点击配色按钮,模型都会以全新的配色方案重新为模型中的零件配色,当您对模型中的颜色配色方案不满意时,可以通过点击此功能来切换更多的颜色配色方案。

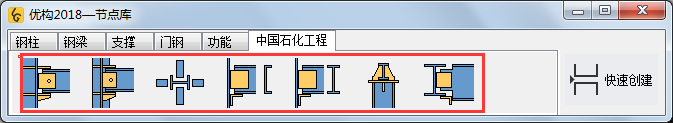

八、增加了中国石化工程节点库

 本次升级应中国石化工程钢结构企业的要求,特别定制开发了全套石化工程节点,以后优构家族的伙伴们做石化工程将变得更加简单快速了,这里优构开发团队的开发人员也诚邀优构家族的每一位用户积极为我们反馈更多建议和新的节点开发要求,您的建议将在下次更新中完美体现,为您的技术工作加油助威,,购买优构等于购买优构开发团队,终身享用我们每月的免费升级内容。




九、修正了tekla高版本的兼容性问题

 优构是基于17.0为原始开发版本进行开发的,之前在高版本的tekla软件中出现了兼容性问题,使得部分零件的倒角和深度位置出现的相反的情况,本次升级修正了这些高版本的兼容性问题,以后优构将能准确应用于tekla17.0~tekla2016的各个版本。
