Tekla输出PDF图纸和三维PDF模型Warehouse tekla周老师技术分享

   将tekla图纸和模型输出为PDF格式的文件是详图技术工作者的一种非常不错的选择，本文将给大家介绍输出PDF格式文件的优点和具体操作方法。

一、输出为PDF格式的优点

1、PDF文件是一种不受操作系统影响的格式文档，也就是说，PDF文件不管是在Windows，Unix还是在苹果公司的Mac OS操作系统中都是通用的。再加上大部分电脑上都安装有PDF浏览器，而且即便没有安装想要安装一个也非常简单方便，所以将Tekla输出为PDF文件基本上可以保证在所有电脑上都能正常浏览，而且阅读起来还有纸版图纸的质感和类似的阅读效果。

2、PDF图纸在手机端、平板上和Web端都能打开阅读。

3、无论在哪种打印机上都可保证精确的颜色和准确的打印效果，而且将多张图纸打开到一个PDF文档还可以轻松实现批量打印的目的。

4、目前PDF阅读器还拥有3D模型浏览技术，这样将tekla直接输出为3D PDF模型，从而让tekla的模型可以直接在PDF阅读器上打开并进行任意的旋转和移动，在移动端和Web端都非常方便。

二、输出PDF格式的方法

1、二维PDF图纸

方法一：通过虚拟打印得到PDF文件

第1步：在百度上搜索下载PDF虚拟打印机程序并安装在电脑上。

第2步：打开图纸列表，选中需要打印的图纸，点击鼠标右键，在弹出的快捷菜单中选择打印图纸。

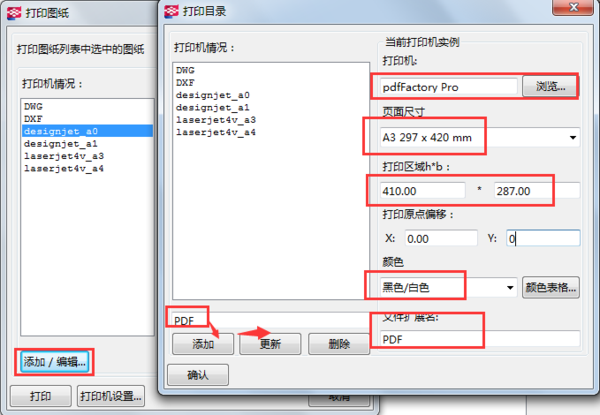

第3步：按照下图要求添加PDF打印，浏览按钮处选中**步安装的虚拟打印机，点击添加和更新按钮。

第4步、选中第三步添加的打印机，点击打印按钮即可输出PDF文档。

方法二、在高版本的Tekla软件里，自带了PDF打印技术，不需要特别安装PDF虚拟打印机

第1步：打开图纸列表，选中需要打印的图纸，点击鼠标右键，选择打印图纸

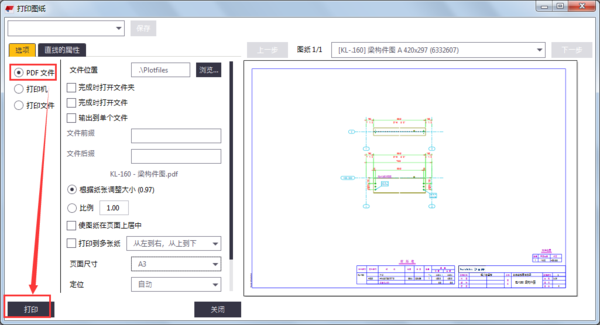

第2步：选择PDF文件单选框，并设置好打印的参数，点击打印即可，右边还提供了打印预览的功能

2、三维PDF模型

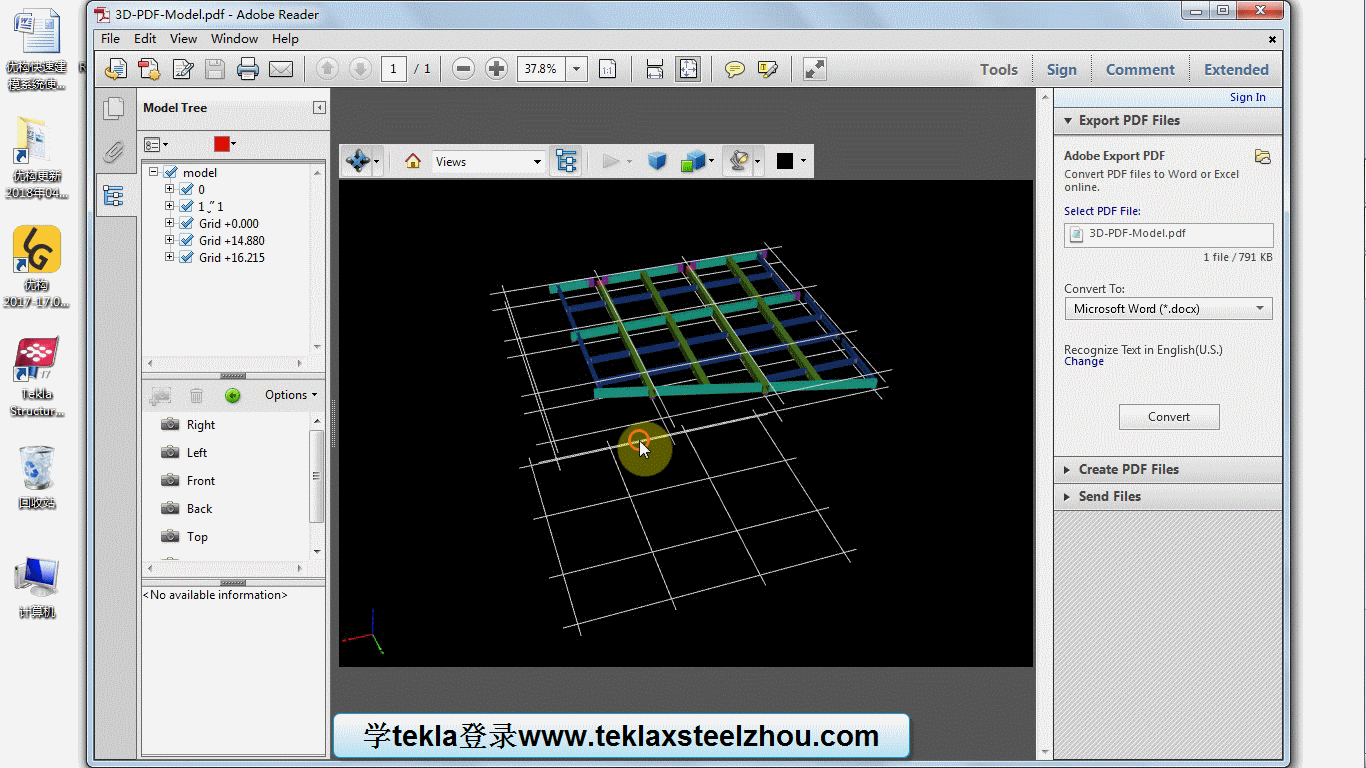

　　目前tekla还推出了将模型直接输出3D PDF模型的功能，但这个功能在tekla程序中没有相关的按钮，被集成到了Tekla Warehouse软件中，这个软件是收费的，大家可以登录官网进行了解‍。下图为大家演示输出的PDF模型中PDF浏览器中打开的效果。
