Tekla图纸中标注坐标值Tekla二次开发-天津tekla周老师

 二维码
发表时间:2018-04-09 20:58作者:Tekla周老师

内容提要:本文介绍如何利用tekla二次开发技术,实现在tekla图纸中标注点的三维坐标值。

一、应用必要性说明(这个插件我能用上,点击马上下载本插件

 在一些异形空间结构图纸或者是一些没有规律的曲面结构中,比如最常见的桥梁结构,我们经常会遇到无法标注尺寸,或者是从加工的角度考虑需要我们标出特定点的三维坐标,而Tekla自带的功能很难实现直接标注三维坐标值,因此我们特别对tekla做了二次开发,本文主要介绍这套二次开发软件的应用,需要的朋友可以点击下载到自己的电脑上应用,有特殊要求的可以联系我们进行定制开发。


二、坐标系说明

1、全局坐标系:全局坐标系是一个固定的坐标系,永远不会发生变化,在有些软件中也叫它世界坐标系,是基于整个模型的全局坐标系。

2、工作坐标系:工作坐标系也叫当前坐标系,用户可以根据需要在模型中进行设置,所以工作坐标系是可以变化的坐标系,可以通过三点设置工作平面、将工作平面设置为平行于视图平面等命令来改变工作平面。

3、视图坐标系:视图坐标系是局部坐标系,在每张图纸中均有视图坐标系,前视图有前视图的坐标系,顶视图有顶视图的坐标系,剖面图有剖面图的视图坐标系,当在视图中拾取点的时候,视图坐标系会出现在图纸视图中。

三、标注坐标

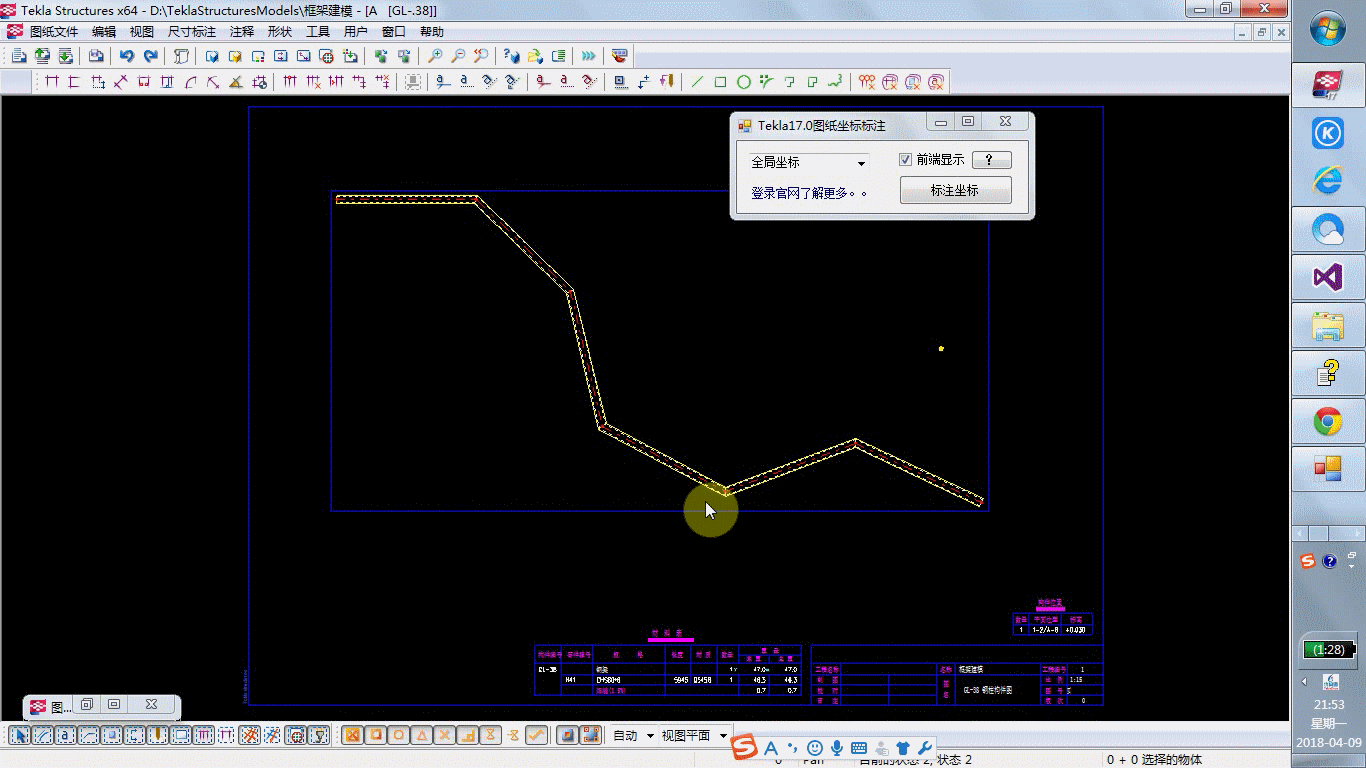

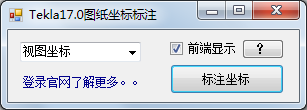

说明:点击本按钮后,先在图纸中拾取要标注的点,则可以在当前视图中标注拾取点的坐标值,如果下拉选项中选择的是全局坐标系,则标注的坐标是基于全局坐标系的坐标值,同样您也可以根据需要选择坐标系为工作坐标系或视图坐标系。
