Tekla图纸标题栏开发步骤-天津Tekla周老师

 二维码
发表时间:2018-04-08 11:40作者:Tel;a周老师技术团队

关键词:Tekla图纸标题栏的开发 Tekla标题栏开发步骤 Tekla标题栏如何开发

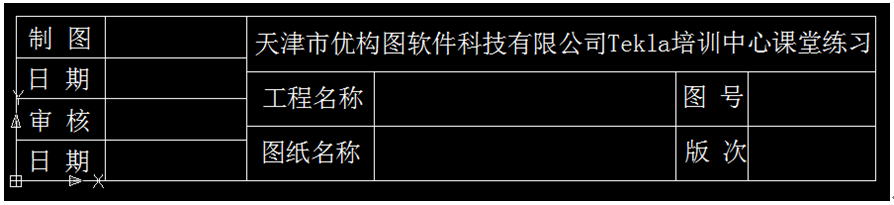

第一步:在CAD图中创建一个标题栏的样式,如下图所示


注意:大小适中,CAD图保存为04版本,图形移动到原点位置,用字母或数字命名,保存到非中文路径下。

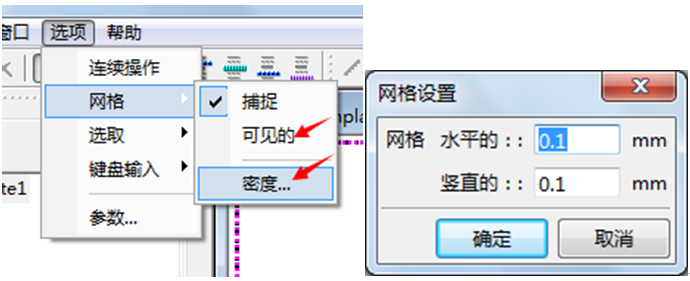

第二步:新建一个图形模板,双击空白处,把页边距清零,网格密度调成0.1,使定位更精确。

注意:不要选成可见的,否则软件会卡死。

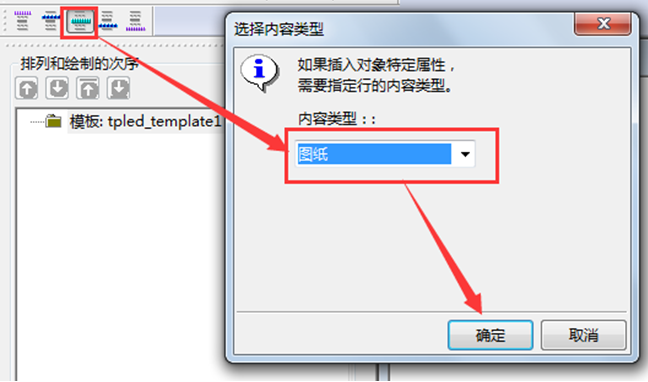

第三步:插入图纸行

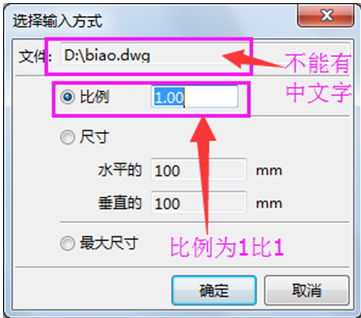

第四步:把第一步准备好的CAD图导入到图纸行中

具体操作方法:插入下拉菜单-》文件-》选择第一步准备好的文件-》再拾取一个插入点

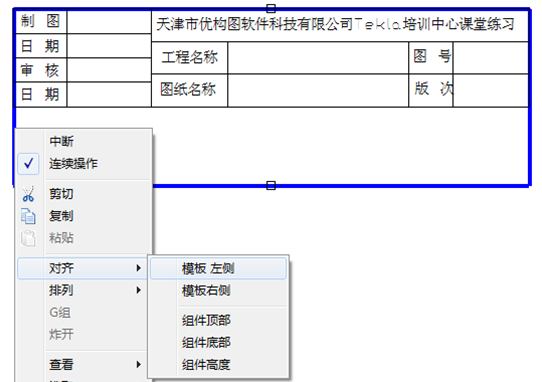

第五步:选中蓝色的图纸行,右键,选择对齐


第六步:添加变量

变量的分类

1.公司变量:此部分内容随着不同公司而发生变化,比如公司名称,标题栏样式等,由第一步直接在CAD图中绘制完成。

2.工程变量:随着工程的变化或随着不同的模型而发生变化量,如:工程名称、工程编号等,这个可以直接调用工程属性下的变量。

3.图纸变量:随着图纸变化而不同的变量,如:图纸名称、图纸编号、图纸比例、图纸的版本、日期、制图、审核等,这些内容即便是在同一个模型中,也会因为不同图纸而不一样,一般可以调用图纸属性下的变量,如标题123


添加变量

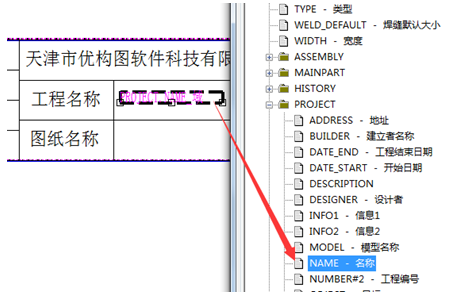

1、工程名称

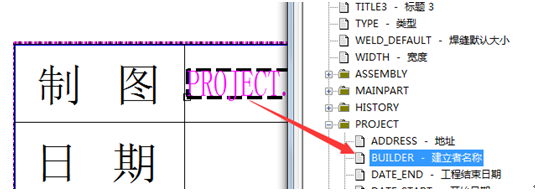

2、制图

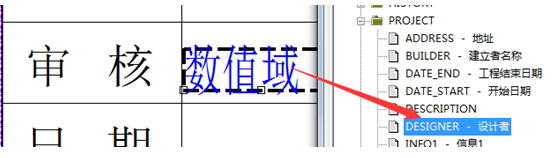

3、审核

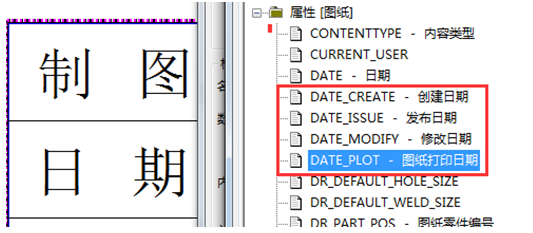

4、日期

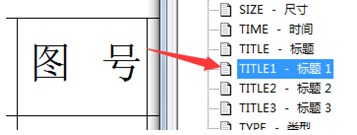

5、图号

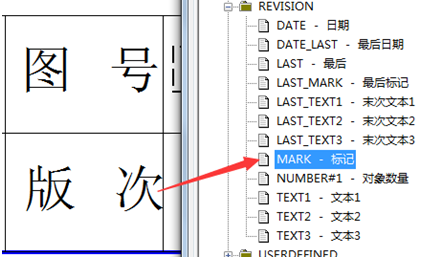

6、版次

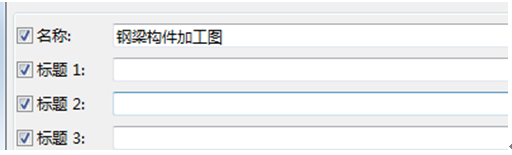

7、图纸名称

可以根据不同的图纸类型,调用不同的值,如果是构件图,则为构件编号+标题,否则为标题。

ifGetValue("TYPE")=="A" thenGetValue("ASSEMBLY.ASSEMBLY_POS")+ GetValue("TITLE") elseGetValue("TITLE")  endif

第七步:保存,创建表格布置并应用到图纸中
