Tekla空心球全新创建方法

 二维码
发表时间:2018-04-07 17:21作者:Tekla周老师技术团队

关键词:Tekla空心球全新创建方法 Tekla空心球如何创建  Tekla空心球创建步骤

  今天Tekla周老师技术团队给大家分享一种在tekla中快速简单创建空心球的方法。

一、原理说明

 创建一个大球,再创建一个小球,然后用小球切大球,最后把小球删除掉。

二、实心球的创建

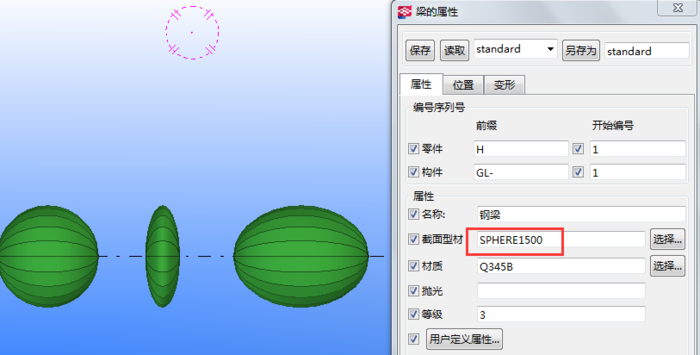

第1步:用梁命令创建,截面型材选择SPHERE1500(SPHERE表示球形截面,1500表示球形截面的直径)

第2步:在模型中选择起点和终点。

1)当起点到终点的距离等于球形截面直径时,创建的为圆球;

2)当起点到终点的距离小于球形截面直径时,创建的为球饼;

3)当起点到终点的距离大于球形截面直径时,创建的为橄榄球;


三、空心球的创建

例:创建一个直径为1200,壁厚为20的空心球.

第1步:创建一个直径为1200的实心球1(详见实心球的创建)。

第2步:创建一个直径为1160的实心球2(详见实心球的创建)。

第3步:采用零件切割零件命令,用实心球2切割实心球1。

第4步:删除实心球2。

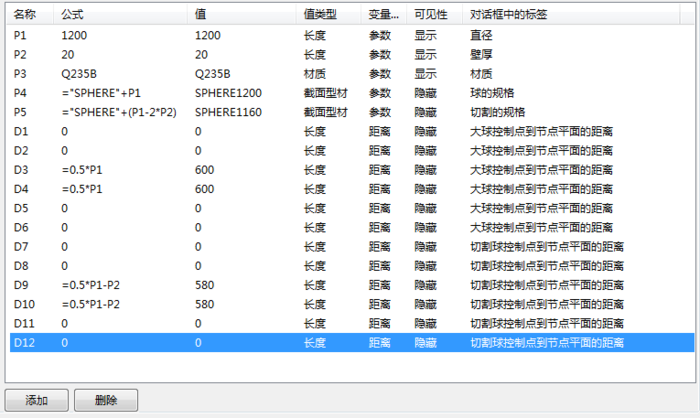

四、定义成组件

 为了更加方便快速地创建各种尺寸的空心球,这里我们可以把空心球定义成一个组件,组件的类型为零件,参考点为球心,再创建距离时控制点均合并到节点平面上。

   点击下载本空心球组件源文件


说明:附件中为本例定义好的空心球节点,您可以点击下载到自己的电脑上,在组件目录的用户中点击右键,选择输入,再选中点右键 编辑用户单元,查看本组件的细节内容。

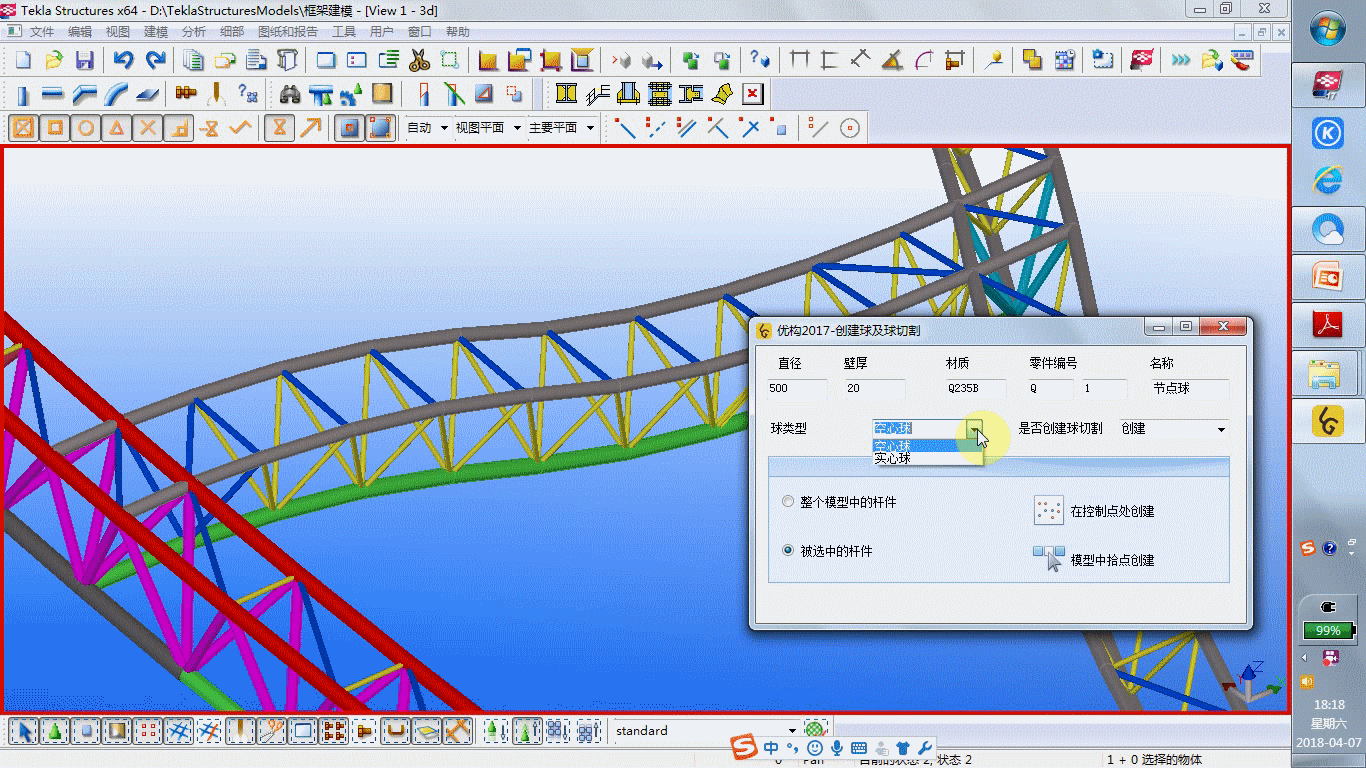

五、使用优构快速创建空心球

  使用《优构快速建模系统》中的批量创建球及球切割的功能,可以批量快速创建空心球及切割,而且优构还提供了多种不同的选择项供大家选择,在焊接球管桁架工程中使用非常方便,大大提高了详图技术工作者建模的技术实力。
