《优构快速建模系统》2018年4月升级概述
 二维码
发表时间:2018-04-01 11:32作者:优构技术团队


  优构技术开发团队经过一段时间的日夜奋战,今天一批好用的节点又跟优构家族的小伙伴们见面了。

  这一次的更新又将让优构家族的小伙伴们在详图技术上更上一个新台阶,就让那些还在用手一笔笔画天天加班的工程师们羡慕嫉妒恨吧。

  没错,我们优构家族就是这么高大上,不得不再次感叹,科技改变生活,优构创造神话。

     好了,下面就由我来给大家简单介绍一下这次的更新内容吧,大家也可以通过上面的视频演示进行了解哦。



一、柱间支撑节点

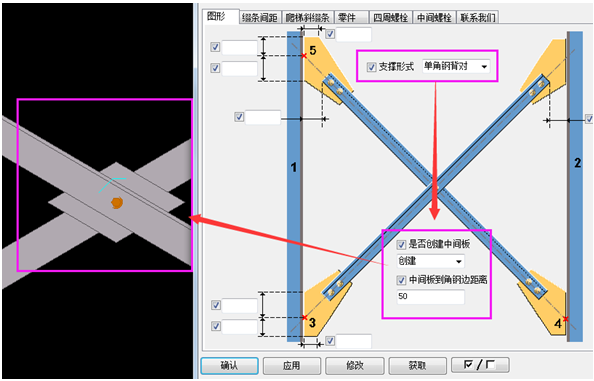

  柱间支撑为单角钢背对时,增加了可以选择是否创建中间板的控制开关,同时可以通过中间板到角钢边距离的大小控制中间板的尺寸。

二、中柱平接修正


  本次中柱平接修正,使得当2号点、3号点和4号点位于同一条直线上时,钢梁腹板也不会出错的问题。

三、角钢支撑板


  说明:角钢支撑板增加了节点板倒角和倒角尺寸的控制开关。

四、梁柱翼缘---牛腿单板连接


  说明:升级前牛腿翼缘板是焊接在柱子上的,而不是焊接在梁上的,本次升级修正了这个问题。

五、新增加钢梁与混凝土墙埋件板连接节点





六、新增加H型钢梁角钢拉紧件节点





  说明:本节点适用于钢梁等高或不等高,节点可以自动根据等高或不等高进行智能调整。

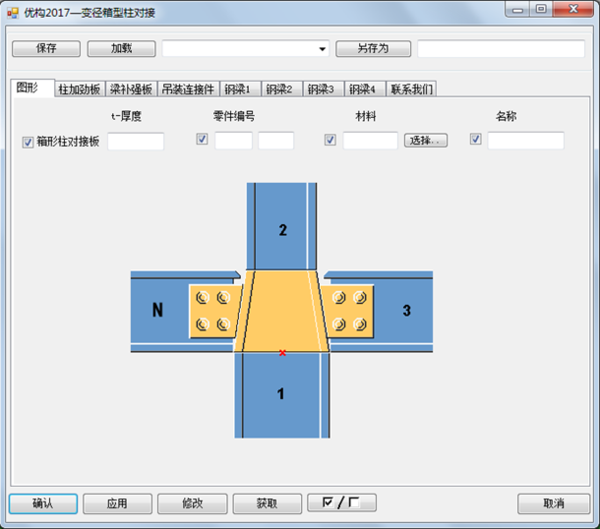

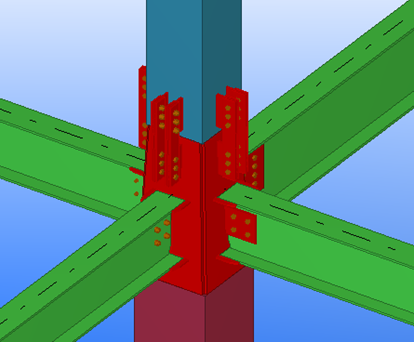

七、新增变截面箱形梁过渡处连接节点

1)本节点可以成功创建箱形柱变径处的连接板、加劲板和隔板

2)可以创建箱形柱对接的吊装连接件

3)可以创建梁柱连接节点







八、新增加H型钢八字形支撑节点
