问题描述

  启动优构快速建模系统的节点库创建节点后,模型中显示红色节点符号或模型中没有创建任何节点对象。


解决方案

  首先在tekla软件中按快捷键Ctrl+F打开组件目录,然后在插件页中查看是否已经加载了AB1~AB50这些优构节点,如果没有则是由于未在电脑上安装节点库的原因,可以通过以下两种方法进行安装优构节点库。


方法一:点击一键安装节点库,并按提示操作即可成功安装。

方法二:复制优构快速建模系统程序文件中的DLL文件夹,然后粘贴到teklastructures\17.0\nt\bin\plugins目录下,再复制优构快速建模系统程序文件中的CLL文件夹里的4个文件,然后粘贴到teklastructures\17.0\nt\bin\目录下,重启Tekla和优构快速建模系统即可。

注意:当换到一台重来没有使用过优构的电脑上时,需要安装节点库;当优构更新的时候也需要安装节点库。


  如果在组件目录中能看到AB1~AB50这些优构节点,如上图所示,我们可以看到AB8B、AB8C这些优构节点,则我们可以通过双击任何一个优构节点,比如双击AB8B,看是否能弹出优构节点对话框,如果无法弹出节点对话框,则是由于这些节点被电脑系统锁定了的原因造成的(一般在Win10系统里比较常见),需要按照以下方法对优构节点文件进行解锁,具体操作步骤如下:


1、Win+R 弹出运行,输入 gpedit.msc 进入组策略编辑器

2、依次展开用户配置 - 管理模板 - Windows 组件 - 附件管理器 - 文件附件中不保留区域信息。

3、修改为 已启动

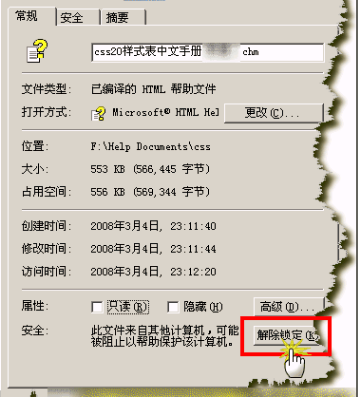

4、在桌面上找到tekla的启动图标,点击右键,选择打开文件所在位置,然后打开teklastructures\17.0\nt\bin\plugins文件,在里面依次选中AB1.dll到AB55.dll文件(也就是依次选中所有的AB.dll文件,是依次选择,不是一次选中),然后点击右键,在弹出的属性对话框中,选择解除锁定-应用-确认按钮。
