帮助中心 > 创建多用户模型

一、tekla多用户协作模型的条件

1、参与多用户工作的用户需要使用同一版本的tekla软件。

2、在同一局域网内工作。

3、在局域网内的某一台电脑上运行服务器程序软件,也可以在参与多用户工作的某一台电脑上运行。

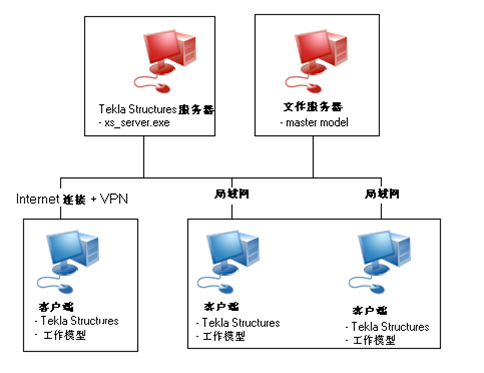

二、tekla多用户协作模型的组成

多用户模型=运行tekla工作模型的电脑+运行服务器程序的电脑+保存模型文件夹的文件服务器电脑


1、运行tekla工作模型的电脑:这个一般有多少个人参与了多用户工作,就有多少台电脑,每个人的电脑都运行同一个版本的tekla软件,在局域网内打开同一个多用户模型,分别做不同的工作,最后通过保存来合并各自做的工作。

2、运行服务器程序的电脑:这个可以是在运行tekla软件的某个人的电脑上打开,也可以单独在局域网内的某台电脑上打开,这个服务器程序在哪台电脑上运行,服务器地址就是哪台电脑的IP地址。

3、保存模型文件夹的服务器电脑:就是模型共享文件夹所在的电脑,这台电脑首先也必须在局域网内,另外还需要关闭密码保护共享。


三、多用户模型的创建步骤

第1步:新建模型共享文件夹

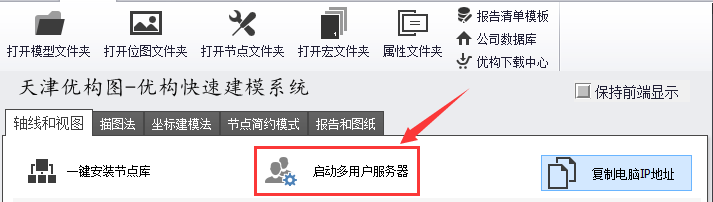

第2步:启动多用户服务器程序:在运行服务器程序的电脑上打开优构快速建模系统,点击启动多用户服务器程序按钮,并将程序最小化即可。

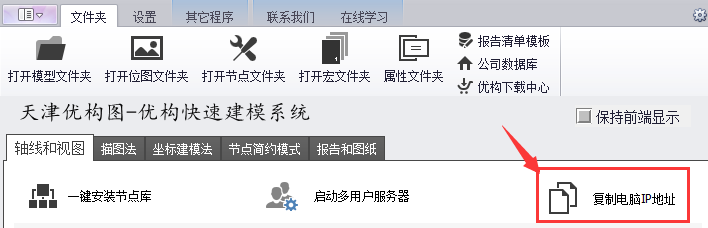

第3步:复制电脑IP地址:点击复制IP地址按钮

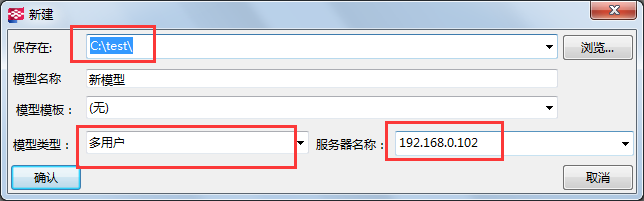

第4步:新建多用户模型

1)保存在:选择模型共享文件夹

2)模型类型:选择多用户

3)服务器名称:直接Ctrl+V粘贴就行,因为第3步已经复制了电脑IP地址。




第5步:其它运行tekla软件的电脑分别打开第3步创建的模型并开始分工协作

第6步:点击保存,合并模型


四、注意事项

1、其它组员打开模型时如果提示无法连接到服务器:在运行服务器程序的电脑上打开控制面板>防火墙>关闭防火墙即可

2、上一次运行服务器软件的电脑今天没来上班无法打开或运行服务器程序软件的电脑IP地址发生了变化:tekla工具界面里>打开模型>选中多用户模型>右键>选择更换服务器>输入新运行服务器程序电脑的IP地址即可。

3、单用户与多用户模型的切换:tekla工具界面里>打开模型>选中多用户模型>右键>作为多用户模型打开

4、分工明确
