帮助中心 >  表格输入

  优构节点库中,所有梁梁节点和梁柱节点均增加了表格输入参数和批量导出节点属性的表格功能,您可以通过先手动或从DWG图纸中直接拾取参数到表格中,然后批量输出节点的属性文件,同时您还可以到节点对话中点击加载按钮后面的下拉属性框选择属性,点击加载按钮来查看属性参数并补齐表格中没有的参数。


例:以梁梁连腹板-简支连接节点为例,详细说明具体操作方法。

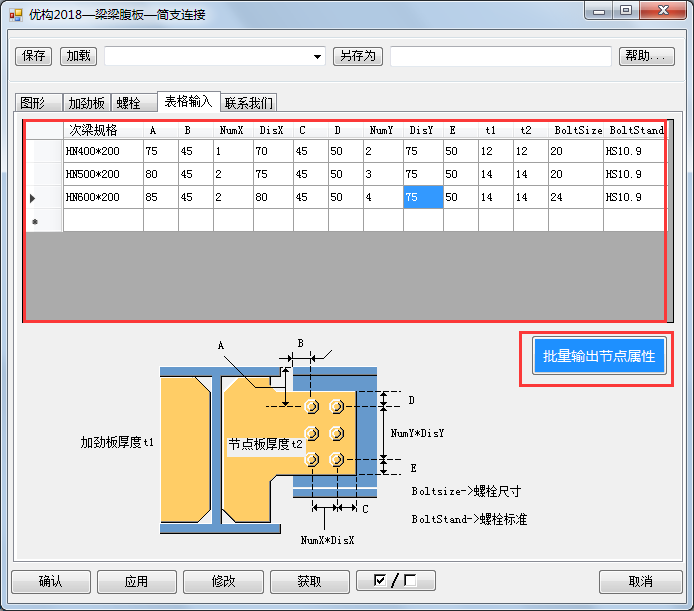

第1步:按照设计图要求在表格中输入参数,可以通过在表格中点右键,选择CAD中拾取文本按钮从CAD图纸中直接拾取参数,如上图所示(填写了3种不同次梁规格的节点属性)。


第2步:点击批量输出节点属性按钮,表格中的参数将保存到节点属性文件中去,属性以次梁规格列中输入的名称进行命名保存,建议次梁规格列中输入次梁的完整截面型材,如HN400*200*8*13,这样做的好处是优构在创建节点时,可以自动根据次梁规格匹配对应的节点属性文件,不需要手动去选择节点的属性文件。


第3步:切换到其它选项卡中后,界面中的参数是自动读取了表格中的最后一行参数,除非您在表格中点右键,选择清空或者打开其它模型,否则表格中的数值不会被清空。


第4步:点击节点属性对话框中左上角加载按钮后面的属性文件下拉选项,选中属性文件,点击加载,对应参数将加载到节点界面中,对有些节点需要补齐表格中没有的参数(因为表格输入参数主要是输入了一些关键的参数),补齐后重新点击另存为来保存节点属性文件。
