帮助中心>轴线的创建>坐标及轴线标签

------------------------------------------------------------------------------------






1)新增加轴线预览功能,而且在预览区还可以平移及缩放轴线。


2)拾取轴线:点击拾取轴线按钮,只需要在CAD图中任意选择一根轴线,即可将轴线的XY数据获取进来,同时CAD图中的轴线将会显示为黄色,非轴线对象自动隐藏,方便用户检查拾取的轴线是否正确,这一个功能需要轴线跟其它非轴线对象有明显的区别,可以是颜色不同,也可以是图层不同,也可以是线型不同,而且CAD图要求是1比1的。


3)显:拾取轴线后,非轴线对象自动隐藏,点击此按钮,可以显示隐藏的非轴线对象。


4)保:在下拉框中输入一个属性名称,点击保存可以将本界面的参数保存,下次通过下拉框的选择可以读取到保存的参数。


5)轴线角:可以控制X轴线与水平方向的角度,这里输入的是角度不是弧度。


6)删:删除模型中的轴线

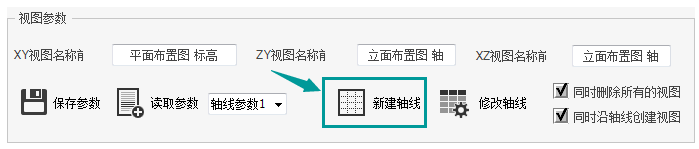

7)插入:新建一组轴线,启动这个命令后,需要在Tekla模型中拾取一个轴线的原点,如果当前模型中没有任何轴线,则不需要拾取原点,软件以Tekla的原点插入轴线。

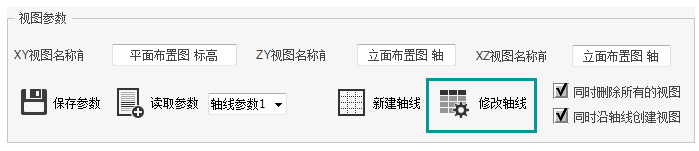

8)修改:修改轴线,修改轴线不需要从模型中去手动选中轴线,因为每一个修改唯一对应一组轴线


9)双击表格中的某一行:轴线操作表格除第一行以外,其它每一行就是代表模型中的一组轴线,双击除第一行以外的某一行,可以读取此行轴线的相关参数。

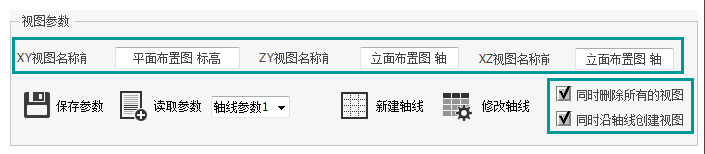

10)钩选清空视图:在修改或插入轴线的同时清空视图列表中已经创建好的视图平面。


11)钩选创建视图:在修改或插入轴线的同时沿轴线创建视图平面,创建的视图平面的前缀是默认设置好的,用户不需要设置。


12)+按钮:拾取CAD图中的文本或尺寸线得到XYZ坐标,当CAD图不是1比1的图纸时,可以通过拾取文本或尺寸线得到坐标值,拾取Z坐标时它会自动提取拾取文本中的数字部分并进行从小到大排序。
