帮助中心>轴线的创建>坐标及轴线标签

------------------------------------------------------------------------------------

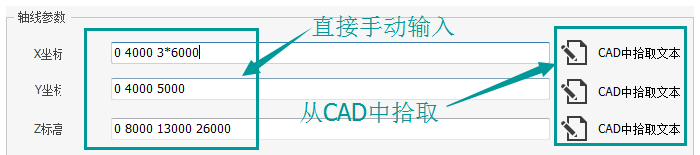

一、坐标的输入

1、手动输入坐标值:直接在文本框中输入坐标值,比如输入0 4000 3*6000

2、从CAD中拾取值:点击 CAD中拾取文本 按钮,从CAD图纸中直接拾取文本,如果是尺寸线可以把尺寸线炸开2次后再拾取,标高文本可以直接拾取,而且对拾取的顺序没有限制,优构会智能帮您过滤出标高需要的数值并按要求自动排序。



二、轴线标签

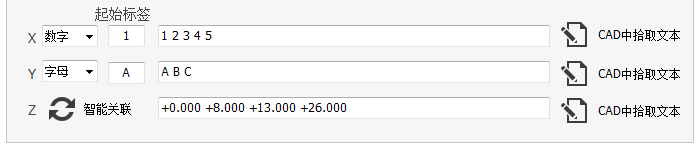

当坐标参数输入完成后,优构的轴线标签是智能生成的,用户也可以通过选择数字或字母下拉选项并输入起始标签的值来设置轴线标签的规则,当然碰到一些很特别的轴线标签,用户也可以直接在文本框中手动输入或通过“CAD中拾取文本”按钮从CAD图纸中拾取轴线的标签。



注意从CAD图纸中拾取文本,目前只适用于07版本和08版本CAD,如果是尺寸线可以把尺寸线炸开2次让尺寸变成文本后再拾取,标高文本可以直接拾取,而且对拾取的顺序没有限制,优构会智能帮您过滤出标高需要的数值并按要求自动排序。
